كيفية مطابقة طرازات الحزام وفقًا لأنواع السيارات وأنواع المحركات

اختيار الحزام الصحيح في ناقل حركة المحرك لا يُعتبر قرارًا عشوائيًّا تتخذه الهندسة، بل هو قرارٌ مُعدٌ بعنايةٍ ودقةٍ يؤثِّر في التوقيت وكفاءة محرك الملحقات وجداول الصيانة. وقد يؤدي استخدام حزام غير مناسب إلى انزلاق الحزام أو صدور أصوات صرير منه أو حتى تداخل بين الصمامات والمكابس، ما قد يتسبَّب في تدمير المحرك بالكامل. وهذه مسألة جوهرية بالنسبة لمشتري الأساطيل ومالكي ورش الصيانة وموزِّعي قطع الغيار في السوق الثانوية. وبفضل خبرتها المهنية التي تمتد لأكثر من ٢٦ عامًا في تصنيع أحزمة V المستخدمة في السيارات وأحزمة التوقيت وأحزمة النوع PK متعددة الحبال، أعدَّت شركة شينغتاي غوانبين لمنتجات المطاط المحدودة (غوانبين) هذا الدليل العملي لمساعدتكم في تحديد طرازات الأحزمة بطريقة منهجية، وفقًا لتصنيف المركبة وتخطيط المحرك والحمولة.

فك رموز تصنيف المركبات — السيارات الخاصة مقابل المركبات التجارية

في الخطوة الأولى من مطابقة المركبة، يُؤخذ وزن المركبة ونوع محركها في الاعتبار. وتُستخدم حزامات بي كي متعددة الأضلاع وحزامات التوقيت المسننة بشكل رئيسي في محركات الشوكة العلوية (OHC)، وبخاصة في محركات الملحقات (مثل مضخة الماء وكمبرسور تكييف الهواء والمولد الكهربائي)، وفي السيارات الشخصية مثل السيدان والمركبات الرياضية المتعددة الاستخدامات (SUVs) والمركبات الهجينة بين النوعين (crossovers). وعادةً ما تكون أطوال هذه الحزامات أقصر بكثير (PK4 أو PK5)، وتتراوح الأطوال التي يمكن إدخالها بثبات داخل الغلاف بين ٩٥٠ مم و١٥٠٠ مم. أما المركبات التجارية، مثل الشاحنات الخفيفة والشاحنات الثقيلة والحافلات، فتستخدم حزامات V الأوسع (AVX أو سلسلة AV) ذات المقاطع العرضية الأعمق لنقل عزم دوران أكبر من محركاتها الديزلية. وتتوزَّع خطوط الإنتاج بين هاتين المجموعتين، مع اختلافات في تركيب المطاط (مع مقاومة حرارية أعلى لمحركات الديزل المزودة بشواحن توربينية) وفي تصميم خيوط الشد. والآن، من المهم معرفة ما إذا كان المحرك يعمل بالبنزين أم بالديزل، وإذا كان يعمل بالبنزين، فهل هو محرك طبيعي التغذية أم مزود بشاحن توربيني، وذلك لتحديد أقل درجة حرارة وأقصاها اللتين قد يعمل عندهما المحرك، وكذلك أقصى شدٍّ يُسمح به للحزام.

تفاصيل نوع المحرك – هندسة محركات OHC وOHV وPushrod

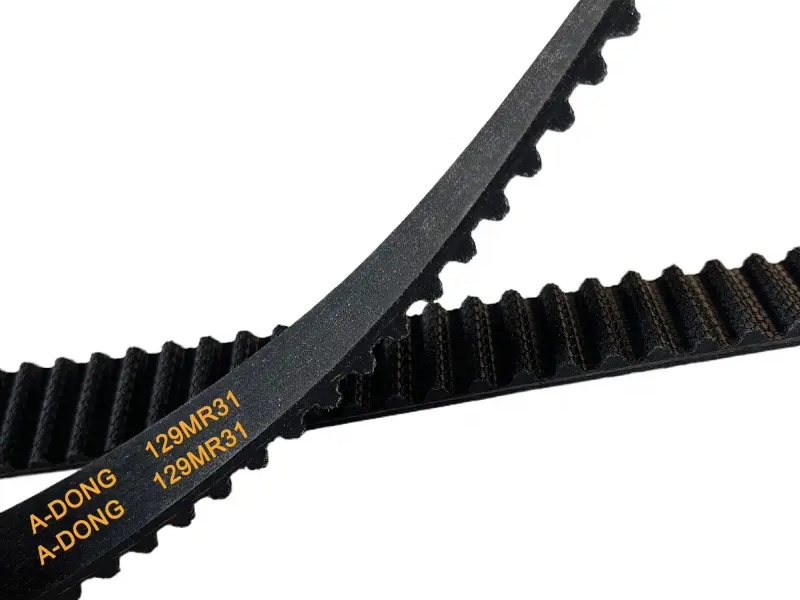

يُعَدُّ تصميم نظام التوزيع (الصمامات) العامل الأهم عند اختيار حزام التوقيت. ويجب أن تتميَّز أحزمة التوقيت المستخدمة في محركات عمود الكامات العلوي (ذات كامّة واحدة أو كامَّتين) باستقرارٍ أبعاديٍّ عالٍ لضمان تنسيق دوران عمود المرفق ومحورَيْ الكامات بدقة. وفي هذه التطبيقات، تتميَّز أحزمة غوانبين بانضغاطٍ ضئيلٍ جدًّا في خيط الشدّ طوال عمرها التشغيلي المقدَّر بين ٦٠٠٠٠ و١٠٠٠٠٠ كيلومتر، وتُصنع خيوط الشدّ هذه من ألياف زجاجية عالية المعيار أو من مادة الأراميد. وينبغي أن يتطابق شكل أسنان الحزام تمامًا مع شكل أسنان الترس المسنَّن. أما محركات عمود الكامات العلوي الآسيوية ومعظم المحركات الأوروبية من هذا النوع فتستخدم أسنانًا على شكل شبه منحرف أو على شكل منحني (HTD). وبعض محركات الـ V8 الأمريكية ذات الصمامات المُحرَّكة بالروابط (OHV) لا تزال تستخدم أحزمة توقيت ذات طراز صناعي أكثر ومسافة سنّية أوسع. ولا يُوصى عادةً باستخدام أحزمة التوقيت في محركات نوع الروابط الدافعة (pushrod) أو محركات الرأس المسطّح (flathead)، مع التنبيه إلى أن أحزمة التوقيت الخاصة بالملحقات (الحزام المتعرِّج) تختلف عن ذلك. ويمكن لفريق تقنية غوانبين إجراء مطابقة مرجعية لأكثر من ٥٠٠ عائلة محركات عند الطلب، وذلك باستخدام رمز المحرك (المطبوع على بلوك الأسطوانات).

تفسير مواصفات الحزام – الطول، والتجاعيد، والزاوية

في مطابقة النماذج، تُعَدُّ الطول (أي الطول الفعّال بالملليمتر، أو عدد الضلوع أو العرض العلوي بالنسبة إلى أحزمة V ذات الضلوع، أو الزاوية المحصورة بالنسبة إلى أحزمة V) العوامل الأساسية في القياس. ومثالٌ نموذجي على التسمية هو 6PK1250، ما يدل على وجود 6 ضلوع وسماكة المقطع (بين الضلعين = ٣٫٥٦ مم) والطول الفعّال البالغ ١٢٥٠ مم (لأحزمة النوع PK). أما متطلبات مطابقة الحزام فهي قياس المحيط الخارجي للحزام أو استخدام جهاز قياس الليزر لقياس المسافات بين مراكز البكرات. وتتوفر أحزمة V بعرض يتراوح بين AV10 وAV25، وزاويتها النموذجية هي ٤٠° (لاستخدام السيارات) أو ٣٠° (لبعض السيارات اليابانية الصغيرة من نوع kei). وتضمن شركة غوانبين دائمًا أن أحزمتها قابلة للتبديل مع أحزمة المصنِّع الأصلي (OEM)، وأنها متوافقة مع معيار ISO 9981 (لأحزمة PK) ومعيار DIN 7753 (لأحزمة V). ملاحظة: إذا كان طول حزامك أطول بمقدار ١٠ مم مما ينبغي، فسوف ينزلق ويحمّل الحزام بشكل زائد؛ وكذلك الحال مع حزام أقصر بمقدار ١٠ مم بسبب عيب فيه، إذ سيؤدي ذلك إلى تحميل محامل البكرات بشكل زائد. ولذلك، يُرجى دائمًا تزويدنا برقم تعريف المركبة (VIN) أو رقم سلسلة المحرك عند تقديم الطلبات الكبيرة، فستقوم غوانبين حينها بمقارنة المحرك المستهدف مع قاعدة بياناتها التطبيقيّة وتحديد رقم طراز غوانبين الدقيق المُناسب لك.

التعديلات المستندة إلى العوامل البيئية والحمولة – تكييف الهواء والتوجيه بالطاقة

تُعَدُّ أحمال الحزام عاملًا مهمًّا آخر يُحدِّد اختيار الحزام وطول عمره التشغيلي، بجانب نوع المحرك. وقد تصل متطلبات التوتر المتغيرة على نفس الحزام إلى مستويات عالية جدًّا، مثل المولدات الكهربائية ذات التيار العالي (أنظمة الإيقاف والتشغيل التلقائي)، أو ضواغط مكيَّف الهواء المزدوجة (الحافلات الصغيرة)، أو مضخَّات التوجيه بالطاقة الهيدروليكية. وفي هذه الحالة، تقترح شركة غوانبين التحوُّل من مركَّب «إي بي آر دي» القياسي إلى مركَّب نيترايل مشبعٍ بشدة أو مركَّب نيترايل مُهدرج (إتش إن بي آر)، ما يضمن أداءً تشغيليًّا مرنًا تحت ظروف الصدمة الحرارية الدورية، ضمن مدى درجات حرارة يتراوح بين ٣٠- درجة مئوية و١٥٠+ درجة مئوية. أما في المناخات الاستوائية (ذات الرطوبة العالية والغبار)، فنوصي باستخدام أحزمة مقاومة للكهرباء الساكنة، وكذلك أغطية مقاومة للأوزون. ولا تنسَ عدد أخدود البكرة المساعدة: فإذا استخدمت البكرة المساعدة عددًا كبيرًا جدًّا أو قليلًا جدًّا من الأخدود، فإن الحزام سيتآكل بسرعة أو ينزلق عن البكرة. ويقدِّم مهندسو المبيعات في شركة غوانبين دعمًا متكررًا للعملاء لاختيار عرض الحزام والمركَّب الأنسب وفقًا للظروف التشغيلية المحلية. أدخل دورة العمل الاعتيادية ومدى درجة الحرارة المحيطة لأسطولك للحصول على اقتراحات مُلائمة للحالة.

وأخيرًا، تُعَد مطابقة الحزام إجراءً منهجيًّا يعتمد على فئة المركبة وتصميم نظام صمامات المحرك وأبعاده ونوع الملحقات المُدمَجة في ملف الحمل. شركة شينغتاي قوانبين لمنتجات المطاط المحدودة هي مورِّدٌ رائدٌ لأحزمة الفي-بيلت وأحزمة التوقيت وأحزمة بي كيه، وتقدِّم استشارات تطبيقية مجانية للمشترين بالجملة! وتشمل خبرة قوانبين التي تمتد على مدى ٢٦ عامًا تغطيةَ جميع أنواع المركبات: من الشاحنات الصغيرة الخفيفة في اليابان، إلى السيارات الفاخرة في أوروبا، والشاحنات الثقيلة في الولايات المتحدة الأمريكية، مع أحزمة تتناسب بدقة وتؤدي وظيفتها بكفاءة وتتمتع بعمر افتراضي طويل. يُرجى الاتصال بإدارة التصدير في شركة قوانبين مع رموز محركاتكم، وسنتمكن من مطابقة احتياجاتكم بدقة ١٠٠٪ للتحقق من الطراز، أو لتوفير عيّنات تجريبية للاختبار والتحقق من التناسب عند الطلب.
